彩色 TabBar 切换动画实现

无意间看到一个彩色TabBar切换的设计图,感觉很不错,有空就把他实现了。


环境信息
Mac OS X 10.10.4
Xcode 6.4
iOS 8.4

效果图:

源码下载地址:

https://github.com/saitjr/STColorfulTabBar.git

正文

一、实现分析

看到这个彩色切换效果的时候,我第一个反应就是在TabBar上有一个彩色的View,然后每个色块的显示都是通过mask来显示的。最终,我的具体实现也是根据这个思路来的。

1. 设计思想

为了减少侵入性(耦合),我采取的是继承UITabBar来实现,所以要集成的时候,只需要将系统的TabBar换成我写的TColorfulTabBar就可以了。

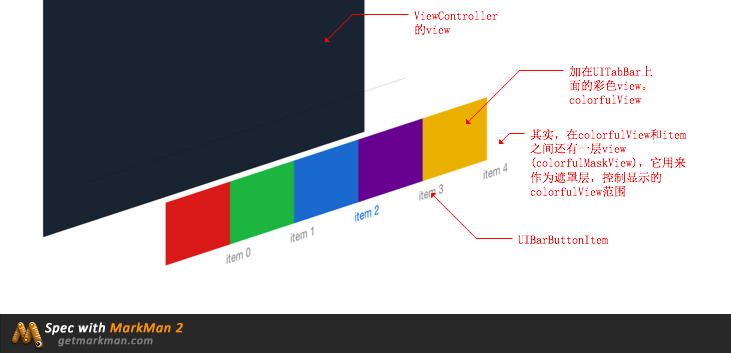

2. 视图层级图

二、效果实现

1. 添加彩色视图colorfulView

TColorfulTabBar.m

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
- (void)setupColorView {

// 初始化彩色视图,并将它加在tabbar上
UIView *colorView = [[UIView alloc] initWithFrame:self.bounds];
[self addSubview:colorView];
self.colorfulView = colorView;

// 彩色视图的五种颜色,这是一个UIColor数组,
NSArray *colors = self.itemColors;
CGFloat itemWidth = self.bounds.size.width / self.itemCount;

for (int i = 0; i < self.itemCount; i ++) {

UIView *view = [[UIView alloc] initWithFrame:CGRectMake(itemWidth * i, 0, itemWidth, self.bounds.size.height)];
view.backgroundColor = colors[i];
[self.colorfulView addSubview:view];
}
}

2. 添加彩色视图的遮罩colorfulMaskView

之所以这里的遮罩使用的是UIView而不是CAShapeLayer或者CALayer,原因如下:

  • 遮罩是矩形,没必要使用路径,所以不用CAShapeLayer
  • 通过设计图可以看到,在位移动画之前,有一个遮罩单向变宽(向左或向右)的效果。如果使用CALayer,那么改变bounds的时候,是双向改变,想要单向就必须加锚点,太麻烦
  • 如果使用UIView,那么向右变宽只需要x不变,width变长就行;向左变宽只需要x-value,width+value就行,要方便的多
  • 最后一点就是在做动画的时候,Layer要用到CABasicAnimation(CABaseAnimation之前写错了,已修正),然而UIView使用UIView的Animation就行

在设置遮罩的时候,将colorfulMaskView的layer设置为colorfulView的mask就可以了。

代码实现如下:

TColorfulTabBar.m

1
2
3
4
5
6
7
8
9
10
11
- (void)setupMaskLayer {

// 获取每个item的宽度
CGFloat itemWidth = self.bounds.size.width / self.itemCount;

// 初始化colorMaskView,并将colorMaskView的layer设置成彩色视图的遮罩
UIView *colorMaskView = [[UIView alloc] initWithFrame:CGRectMake(0, 0, itemWidth, self.bounds.size.height)];
colorMaskView.backgroundColor = [UIColor blackColor];
self.colorfulMaskView = colorMaskView;
self.colorfulView.layer.mask = self.colorfulMaskView.layer;
}

3. 设置代理,获取当前点击的下标

UITabBar并没有获取点击下标的接口,但是UITabBarDelegate有,这个协议默认被UITabBarController遵守。为了降低耦合性,采用UITabBar自己获取下标,所以,需要UITabBar自己实现自己的delegate。

值得注意的是,不能在UITabBar的初始化方法中去设置self.delegate = self,因为即使设置了,也会被UITabBarController覆盖。最终解决方案是当UITabBar加载到父视图上是,在修改delegate为self。

1
2
3
4
- (void)didMoveToSuperview {
[super didMoveToSuperview];
self.delegate = self;
}

因为每次的移动位置与方向都和上次的下标与这次的下标有关,所以需要使用到属性来记录这两个下标的值。

1
2
3
4
5
6
7
8
- (void)tabBar:(UITabBar *)tabBar didSelectItem:(UITabBarItem *)item {

NSInteger index = [self.items indexOfObject:item];
self.fromeIndex = self.toIndex;
self.toIndex = index;
// 拿到下标以后执行动画
[self animation];
}

4. 移动遮罩,显示不同的色块

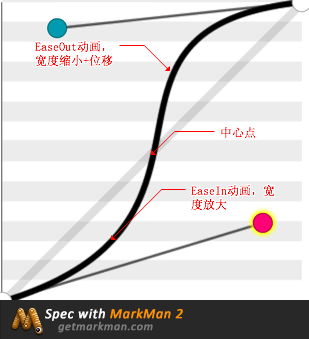

在做动画的时候,需要考虑到效果的平滑性。整个动画有两个动画组成,一个是宽度放大的动画,一个是缩小到原来大小和位移动画。整个动画是EaseInOut的效果,所以拆开来看,就应该第一个动画EaseIn,第二个动画EaseOut。

一图胜千言:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
- (void)animation {

CGFloat itemWidth = self.bounds.size.width / self.itemCount;
// 为了效果看起来更平滑,所以根据两次下标的差值来计算需要放大的距离
CGFloat extraWidth = ABS(self.toIndex - self.fromeIndex) * itemWidth / 4;

// 放大的大小
CGRect scaleFrame = CGRectMake(self.colorfulMaskView.x, 0, itemWidth + extraWidth, self.bounds.size.height);
// 最终大的大小与位置
CGRect toFrame = CGRectMake(self.toIndex * itemWidth, 0, itemWidth, self.bounds.size.height);

// 如果是向左移动,那修改x轴的坐标
if (self.fromeIndex > self.toIndex) {

scaleFrame = CGRectMake(self.colorfulMaskView.x - extraWidth, 0, itemWidth + extraWidth, self.bounds.size.height);
}

// 两个动画加起来是一个EaseInOut的效果,所以第一个动画就应该是EaseIn,第二个动画是EaseOut
// 先进行放大
[UIView animateWithDuration:ANIMATION_DURATION delay:0 options:UIViewAnimationOptionCurveEaseIn animations:^{

self.colorfulMaskView.frame = scaleFrame;
} completion:^(BOOL finished) {

// 再进行缩小和位移
[UIView animateWithDuration:ANIMATION_DURATION delay:0 options:UIViewAnimationOptionCurveEaseOut animations:^{

self.colorfulMaskView.frame = toFrame;
} completion:NULL];
}];
}
